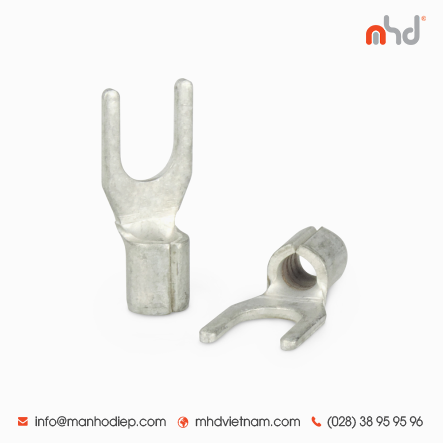

MHD chia sẻ về dòng sản phẩm đầu cos chỉa trần trần SNB (hay còn gọi đầu cosse cốt chẻ chĩa chữ Y càng cua trần) các loại SNB1 cho dây cáp 0.5-1.5mm2 và loại SNB2 cho dây cáp 1.5-2.5mm2, với các mã hàng thông dụng là đầu cos SNB1-3.2 SNB1-3.27 SNB2-3.7 SNBS2-4 SNBS2-5



Chất liệu của đầu cos SNB chỉa trần SNB1 SNB2 là:

Thông thường phổ biến nhất trên thị trường là dòng đầu cốt bằng đồng được mạ thiếc mỏng ngoài bề mặt để tránh oxi hóa.

• Đồng thau (Brass) đạt tỷ lệ 64%-68%, mạ Thiếc (Sn) bề mặt.
• SNB1 cỡ dây cáp phù hợp: 0.5mm² ~ 1.5mm²
• SNB2 cỡ dây cáp phù hợp: 1.5mm² ~ 2.5mm²
• SNB3.5 cỡ dây cáp phù hợp: 2.5mm² ~ 4mm²
• SNB5.5 cỡ dây cáp phù hợp: 4mm² ~ 6mm²
• Độ rộng càng cua:  Từ 3.2mm đến 8.4mm



Chi tiết thông số kỹ thuật của đầu cos SNB1 dây 0.5-6mm²

					Welding connector with copper material only
Material: Copper or Brass (Cu 64-68%)			Plating: Tin		Range size (mm2): 0.5 - 6

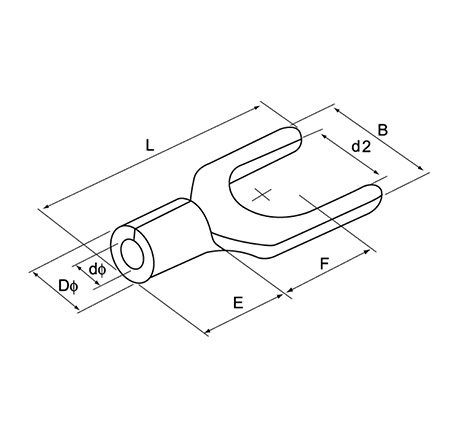

Product Code	Din (mm2)	d2	B	L	F	E	DØ	dØ
SNB1.25-3	0.5-1.5	3.2	5.7	16	7	4.8	3.4	1.7
SNB1.25-4		4.3	6.4	14
SNB1.25-5		5.3	8.1	16
SNB1.25-6		6.4	9.5	18
SNB1.25-8		8.4	14	21.11	8
SNB2-3	1.5-2.5	3.2	5.7	12.4	7		4.1	2.3
SNB2-4		4.3	6.4	14.6
SNB2-5		5.3	8.1	16.4
SNB2-6		6.4	9.5	18.4
SNB2-8		8.4	14	23	10.5
SNB3.5-4	2.5-4	4.3	8	18.3	7	6	5	3
SNB3.5-5		5.3	8	18.3	7
SNB3.5-6		6.4	12	21.5	12.00
SNB5.5-5	4-6	5.3	9	19.5	8	6.8	5.6	3.4
SNB5.5-6		6.4	9	19.5
SNB5.5-8		8.4	14	25.5

Lưu ý khi chọn sản phẩm Đầu cos SNB chỉa trần phù hợp với nhu cầu sử dụng cần dựa trên các yêu tố sau:

• Thông số tiết diện dây cáp điện: đơn vị là mm².
• Thông số độ rộng bên trong 2 càng cua: Trên bản vẽ là d, đơn vị mm.
• Thông số độ rộng bên ngoài 2 càng cua: Trên bản vẽ là W, đơn vị mm

Với mong muốn chia sẻ những kiến thức thực tế về sản phẩm Đầu cosse SNB chỉa Y trần (đầu cosse cốt chẻ chĩa chữ Y càng cua trần). MHD kỳ vọng giúp quý khách hàng (người sử dụng) hiểu thêm về sản phẩm. Từ đó có những lựa chọn sản phẩm phù hợp nhất.

Điểm khác biệt của sản phẩm Đầu cos SNB chỉa Y trần chúng tôi cung cấp:

• Sản phẩm có chất lượng đảm bảo, vượt trội cùng giá thành hợp
• Sản phẩm có Catalogue rõ ràng, chi tiết.
• Sản phẩm có đủ CO-CQ nguồn gốc xuất xứ.
• Sản phẩm đạt những tiêu chuẩn quốc tế như: SO 9001:2015, CE, RoHS, CO&CQ tại những thị trường khó tính nhất.



Kìm bấm cos cho đầu cos Y trần và cách bấm.

Kìm bấm cos dùng cho đầu cos chữ Y trần:

+ Để bấm loại cos chữ Y (cos chỉa, cos chẻ, cos chĩa, cos chữ U, đầu cos càng cua) ta có thể dùng bất cứ loại kìm cos nào đang có. nếu không có kìm cos chuyên dụng thậm chí có thể dùng kìm điện thông thường để bấm.



Hướng dẫn cách bấm đầu cos

– Bước 1: Đầu tiên đo độ dài của đoạn cos sẽ ôm dữ dây cáp điện, sau đó tuốt bỏ phần vỏ dây đó đi. – Bước 2: bo dây cho tròn đều nếu là dây có lõi gồm nhiều sợi, vừa đảm bảo an toàn mối đấu vừa đẹp. – Bước 3: Luồn dây vào đầu cos. – Bước 4: Đặt cả dây và đầu cos vào vị trí hàm có kích thước tương ứng. Bấm hết lực cho đến khi kìm tự nhả ra. – Bước 5: Kiểm tra độ chắc và tính an toàn của mối đấu lần cuối.

Hết sức lưu ý: đối với các loại cos trần như đầu cos tròn trần, đầu cos bít trần SC, đầu cos y trần … vv. Sau khi bấm vào dây điện không được quên bọc cách điện cho mối đấu. Có thể dùng nhiều loại vật liệu cách điện khác nhau như ống gen co nhiệt, mũ chụp đầu cos bằng nhựa, băng dính cách điện …vv. Để tránh sảy ra trường hợp tai nạn giật điện do sơ ý.



Thông tin liên hệ mua và lấy bảng báo giá các loại đầu cos Y trần

MHD là một công ty hàng đầu trong lĩnh vực sản xuất và cung cấp đầu cosse (terminal lugs) chất lượng cao. Với đội ngũ kỹ thuật giàu kinh nghiệm và hệ thống sản xuất hiện đại, MHD luôn mang đến cho khách hàng các sản phẩm đầu cosse an toàn, bền bỉ và hiệu quả. Hãy truy cập trang web MHD để biết thêm thông tin về dải sản phẩm đầu cosse đa dạng và đáp ứng đa dạng nhu cầu của bạn.
